STAR

für niedrige bis hohe Drücke.

Niedrige Bauhöhe - Starke Performance.

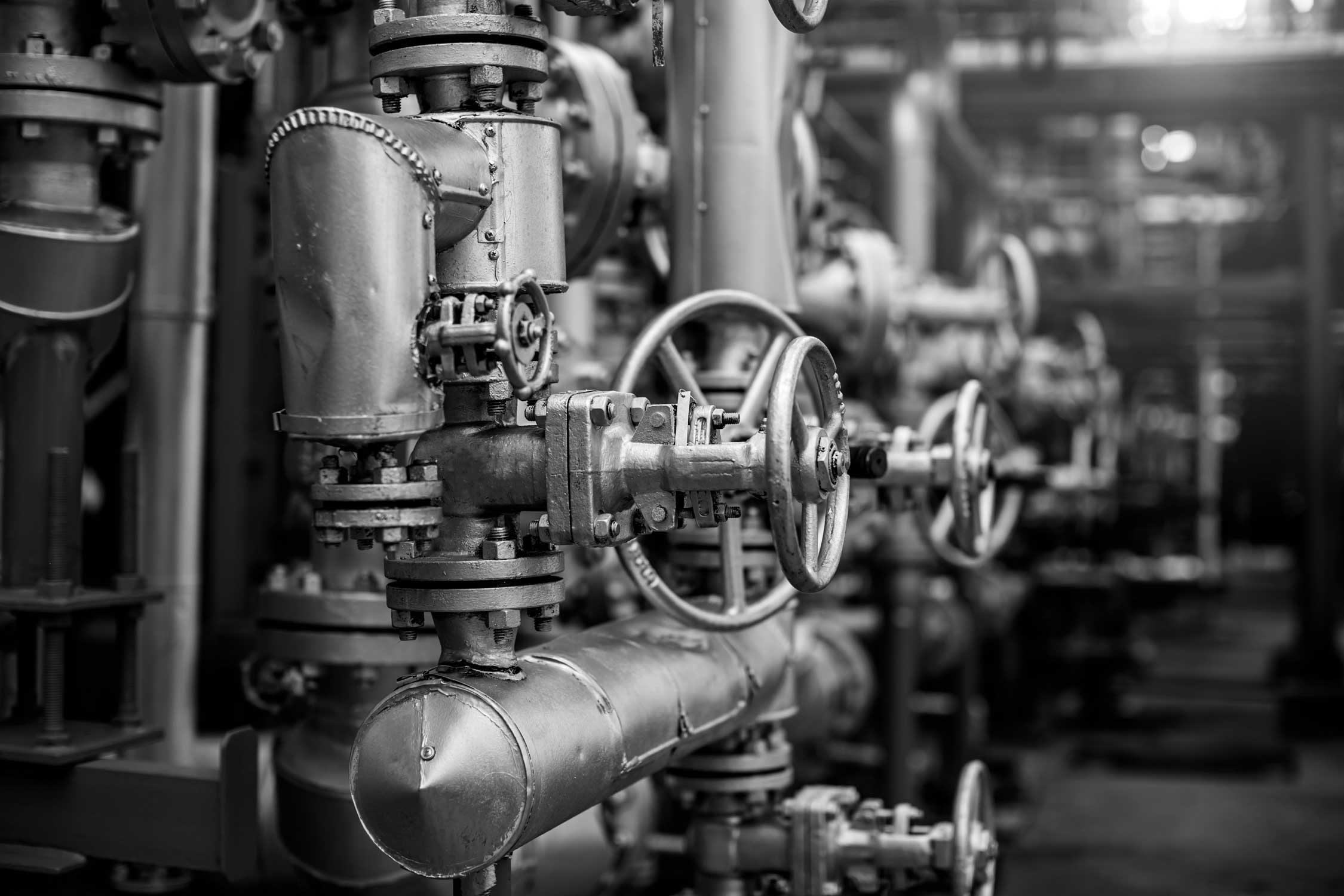

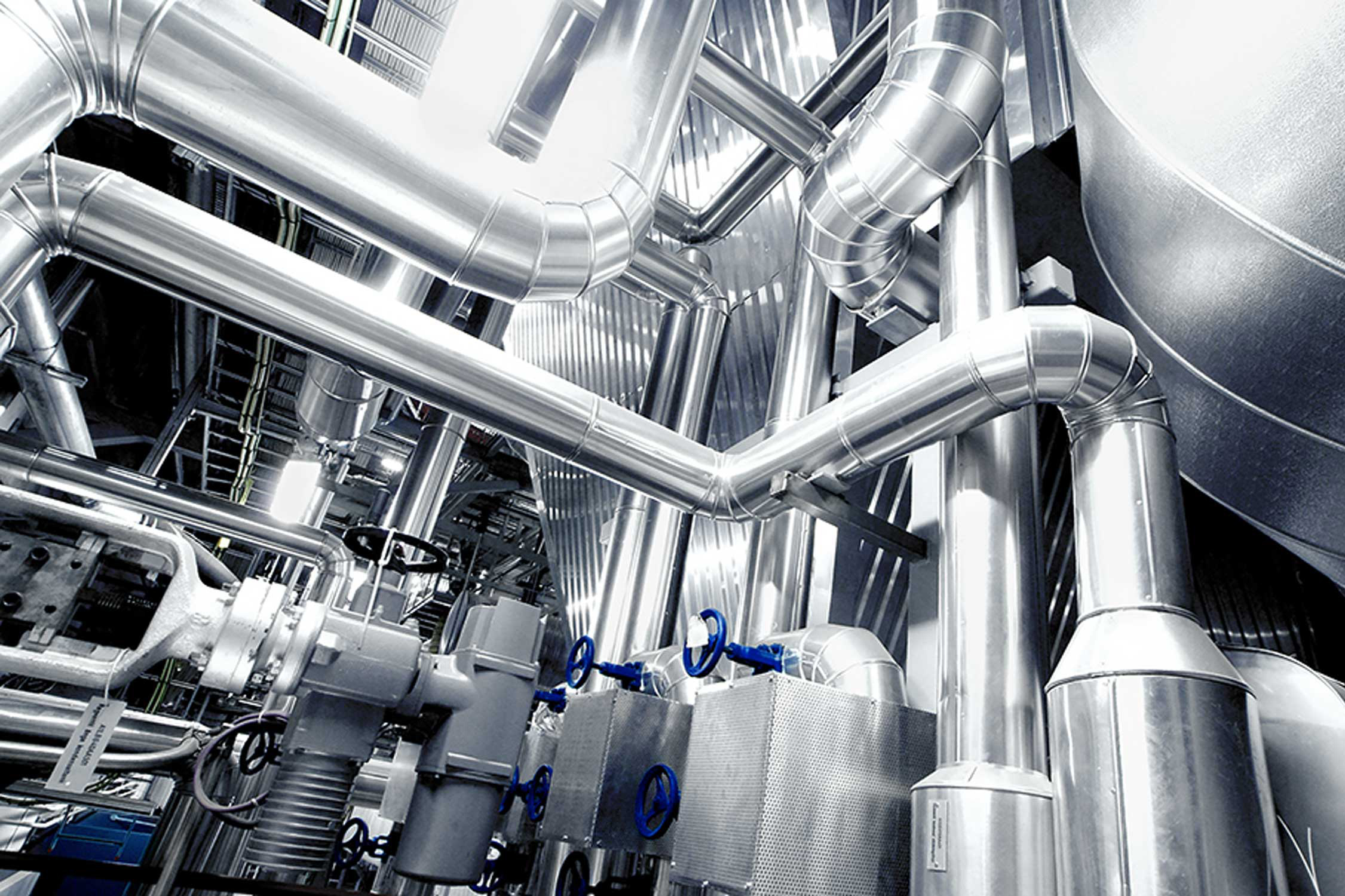

Die dreiteilige STAR kommt vor allem bei Anwendungen mit niedrigem bis hohem Berstdruck, insbesondere in der Öl- und Gasindustrie, Petrochemie und Chemie, bei Flüssiggasanwendungen und Prozessen mit Wechseldruck zum Einsatz. Der Arbeitsdruck beträgt bis zu 80 %* des minimalen Berstdrucks. Engste Ansprechtoleranzen von +/- 5 % sind möglich. Bei Anwendung mit einem Berstdruck von unter 1 bar kann die STAR direkt zwischen Flansche installiert werden.

* Abhängig von der jeweiligen Applikation.

Das angewandte Fertigungsverfahren garantiert auch bei höchsten Drücken ein fragmentationsarmes Öffnungsverhalten. Die STAR öffnet sternförmig und damit flacher als andere Berstscheiben. Die integrierte Vakuumstütze sorgt für eine hohe Vakuumbeständigkeit.

Signalisierungen

Automatisiert ablaufende Prozesse nutzen intelligente Signalisierungssysteme, um ständig über den Zustand der Gesamtanlage und eventuelle Störungen informiert zu sein. Selbst bereits installierte Berstscheiben können nachträglich mit Signalisierungen ausgerüstet werden.

zur Produktübersicht

Berstscheibenhalter

REMBE^® gewährleistet Ihnen eine perfekte Installation und optimale Funktion Ihrer Berstscheibe. Durch das spezielle Design der verschiedenen REMBE^® Berstscheibenhalter ist eine falsche Montage der zugehörigen Berstscheibe ausgeschlossen.

Kostengünstige, langlebige Lösung.

Die STAR besteht aus drei Metalllagen: einem Oberteil, einer Dicht- membran und einer integrierten Vakuumstütze. Da das empfindliche Berstelement nicht mit den Prozessmedien in Berührung kommt, kann es aus verschiedensten Materialien hergestellt werden. Das macht die STAR zu einer kostengünstigen Lösung, selbst für besonders korrosive Betriebsbedingungen. Eine metallische Dichtmembran sorgt für eine hohe Dichtigkeit der Berstscheibe, wodurch das Risiko für ein Entweichen der Prozessmedien unter normalen Prozessbedingungen minimiert ist. Außerdem gewährleistet der Einsatz des metallischen Dichtteils eine langfristige Robustheit und hohe Leistungsfähigkeit der Berstscheibe auch bei rauen Prozessmedien. Die integrierte Vakuumstütze garantiert hohe Vakuumbeständigkeit. Die Materialien dieser Berstscheibe sind vollständig kundenspezifisch anpassbar, um Anforderungen an den Prozess und das Budget bestmöglich zu erfüllen.

Begrenztes Risiko von Installationsschäden.

Die flache Gesamthöhe ermöglicht einfache Installationen und reduziert das Risiko, die Wölbung der Berstscheibe bei Montage- oder Wartungsarbeiten zu beschädigen. Flache Berstscheiben können die Investitionskosten senken, was die Wirtschaftlichkeit dieser Lösung weiter erhöht. REMBE^®s fortschrittlicher Konstruktions- und Fertigungsprozess der STAR stellt sicher, dass die Fragmentation beim Öffnen der Berstscheibe auf ein Minimum reduziert wird, selbst bei höchsten Berstdrücken. Die STAR ist in einer Nennweite von 25 mm bis 600 mm erhältlich und wird in den REMBE^® IG-HL Berstscheibenhalter direkt in branchenübliche Flanschsysteme* montiert. Die Berstscheibe ist kompatibel mit einer Reihe von REMBE^® Signalisierungen, darunter das hochmoderne Überwachungssystem NIMU, welches eine zuverlässige Benachrichtigung beim Ansprechen der Berstscheibe gewährleistet. STAR ist eine vielseitig einsetzbare Berstscheibe, die eine überragende Leistung für zahlreiche anspruchsvolle Prozessbedingungen bietet.

* Kann direkt zwischen Flansche installiert werden, abhängig von Berstdruck und Prozessbedingungen.

Vorteile

Dauerhafte Lösung bei geringem Platzbedarf: sorgt für eine überlegene Leistung und lange Lebensdauer, selbst unter zyklischer Druckbeanspruchung und Vakuumbedingungen.
Korrosionsbeständig und kostengünstig: Das für die Einstellung des Berstdrucks relevante Berstelement kommt nicht mit dem Prozessmedium in Berührung. Es kann aus verschiedenen Materialien hergestellt werden, um entsprechende Korrosions- beständigkeiten oder eine kostengünstige Berstscheibe bei gleichbleibender Leistung zu gewährleisten.
Einzigartiges sternförmiges Öffnungsmuster: das flache Öffnungsverhalten ermöglicht einfache Installation und reduziert Kosten für einen Berstscheibenhalter.
Fragmentationsfreies Design: selbst bei hohen Berstdrücken.

Technische Daten

Produkt Parameter

Merkmal	Ausprägung	Ausführung
Geeignete Haltertypen	✓	IG-HL, Flange, IG-HP, IG(-S), Einschraubhalter, U-Halter
Optionale Berstsignalisierungen	✓	NIMU, SIGU, BT-S, FOS, SB(-S), SGK, SBK-S
Wechseldruckbeständigkeit	✓	-
Vakuumbeständigkeit	Absolut	-
Rückdruckbeständigkeit	✓	-
K_RG (ASME) 2	2	-
K_RL (ASME) 2	2	-
Berstdruck drehmomentunabhängig	✓	-
Bersttoleranz \| %	± 10 (±5, -0/+10, +0/-10 auf Anfrage)	-
Herstellertoleranz \| %	0	-
Arbeitsdruckverhältnis \| %	80	-
Fragmentationsfreies Design	✓	-
Temperaturbereich \| C	-80 bis 600*	-
Leckagerate \| mbar l s^-1	10^-4 bis 10^-5	-
