TA Luft Wiki

Es wird unterschieden zwischen nichtmetallischen und metallischen Flanschwerkstoffen. Für nichtmetallische Flanschwerkstoffe ist ein Bauteilversuch je System notwendig. Bei metallischen Flanschwerkstoffen kann alternativ zum Bauteilversuch eine Berechnung (EN 1591/FEM) durchgeführt werden. Bei der Berechnung sind zwingend die Kennwerte nach der EN 13555 erforderlich. Der Nachweis ist für jedes System notwendig.

Ändert sich einer der folgenden Parameter, ist ein erneuter Nachweis erforderlich:
Nennweite, Rohrklasse, Dichtung, Betriebsdruck, Betriebstemperatur.

Erfolgt für den Nachweis ein Bauteilversuch, muss unter realen Bedingungen das Dichtheitskriterium von 1,0 * 10^-2 mbar*l/s erfüllt werden. Bei realem Druck ist dies allerdings nach wie vor ein schwieriges Unterfangen. Wird dieser Grenzwert eingehalten, so gilt ausschließlich diese Verbindung als TA-Luft konform zertifiziert. Für alle anderen Flanschsysteme muss jeweils ein neuer Bauteilversuch als Genehmigungsverfahren durchgeführt werden.

Eine detaillierte Auflistung aller durch die Änderungen betroffenen Anlagenarten finden Sie in der öffentlichen Verwaltungsvorschrift der TA-Luft auf Seite 16. Darin heißt es: “Anlagen zur Herstellung organischer Grundchemikalien im Sinne dieser Verwaltungsvorschrift sind Anlagen zur Herstellung von folgenden Stoffen oder Stoffgruppen durch chemische, biochemische oder biologische Umwandlung mit einer auf diese Stoffe bezogenen Herstellungskapazität von insgesamt mehr als 2000 Tonnen pro Jahr in kontinuierlichen Prozessen”
Quelle: Bundesrat (2021): Neufassung der Ersten Allgemeinen Verwaltungsvorschrift zum Bundes-Immissionsschutzgesetz

Zusammenfassend müssen sich jetzt also alle Betriebsorganisationen der Branchen, die mit Kohlewasserstoffen arbeiten, mit den Dichtigkeitsanforderungen der TA-Luft beschäftigen.

Die Firma REMBE^® setzt vielfach Produkte der Garlock GmbH ein. Allen voran Produkte der GYLON^® Serie, bei denen es sich um kalandrierte und modifizierte PTFE Materialien mit gestopptem Kaltfluss, sehr guter chemischer und auch sehr guter temperaturspezifischer Beständigkeit handelt. Alle GYLON^® Materialien verfügen bereits über DIN EN 13555 Kennwerte, die für eine Berechnung nach DIN EN 1591-1 und damit für das Erfüllen der zukünftigen TA-Luft Vorgaben notwendig sind. Der Nachweis der technischen Dichtheit kann durch den erforderlichen rechnerischen Nachweis bei Normflanschen erbracht werden.

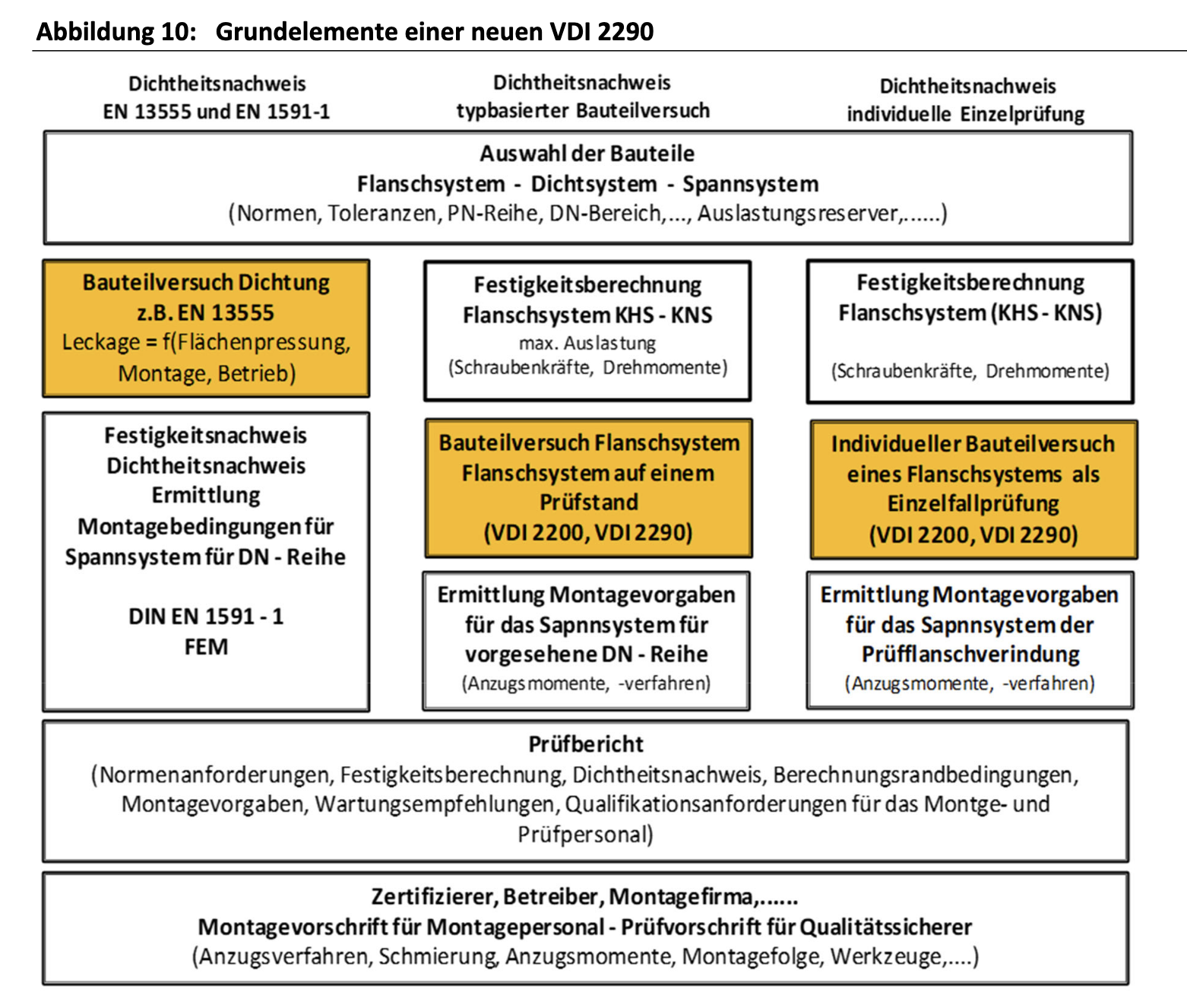

Bereits seit 2011 werden bei REMBE^® Berechnungen EN 1591-1 konform für verschiedene Projekte, Anwendungen und Dichtheitsnachweise konform zur VDI 2290, in Zusammenarbeit mit der Firma Garlock, durchgeführt. Auch für „Tri-Clamp“ Verbindungen aus der GYLON^® BIO-LINE^® PLUS Serie konnten so bereits TA-Luft konforme Beprobungen durchgeführt werden. Auch die Berstscheiben-Dichtungen des Typs TC(R)-KUB^® und deren Folgeprodukte, die speziell für Druckabsicherungen konstruiert wurden, die Sterilität erfordern, wurden schon in der Vergangenheit konform zur EN1591-1 ausgelegt. Das beweist, dass REMBE^®-Kunden auch mit Inkrafttreten der VDI 2290 im Jahr 2012 schon auf der sicheren Seite waren.

Mit unterschiedlichen Vor- und Nachteilen verfolgen diese beiden Varianten denselben Ziel-Gedanken: Ein System vor Überdruck und vor gefährlichen Explosionen schützen. Den besonderen Vorteil, den unsere Berstscheiben bereits jetzt schon erfüllen, ist die erhöhte Dichtigkeit. Ein Sicherheitsventil wird Probleme haben, die Anforderungen und Ansprüche der TA-Luft zu erfüllen, eine Berstscheibe in der Regel nicht. Daher ist es nicht unwahrscheinlich bereits jetzt davon auszugehen, dass mit der Neufassung der TA-Luft auch viele Sicherheitsventile durch Berstscheiben ersetzt werden müssen. Bei der neuen systembezogenen Betrachtung der TA-Luft werden Berstscheiben in der Sicherheitseinrichtung nun noch eine sehr viel bedeutendere Rolle erhalten.
