ODV, ODU

für hohes bis absolutes Vakuum + Wechseldruck.

Die REMBE^® Berstscheibe ODV besteht aus Oberteil, Dichtteil und Vakuumstütze. Die Dreiteil-Berstscheibe ODU ist ideal für Anwendungen, die Wechseldruck, aber kein Vakuum beinhalten. Die Vakuumstütze der ODV wird bei dieser Ausführung durch ein stützendes Unterteil ersetzt.

Einsatz

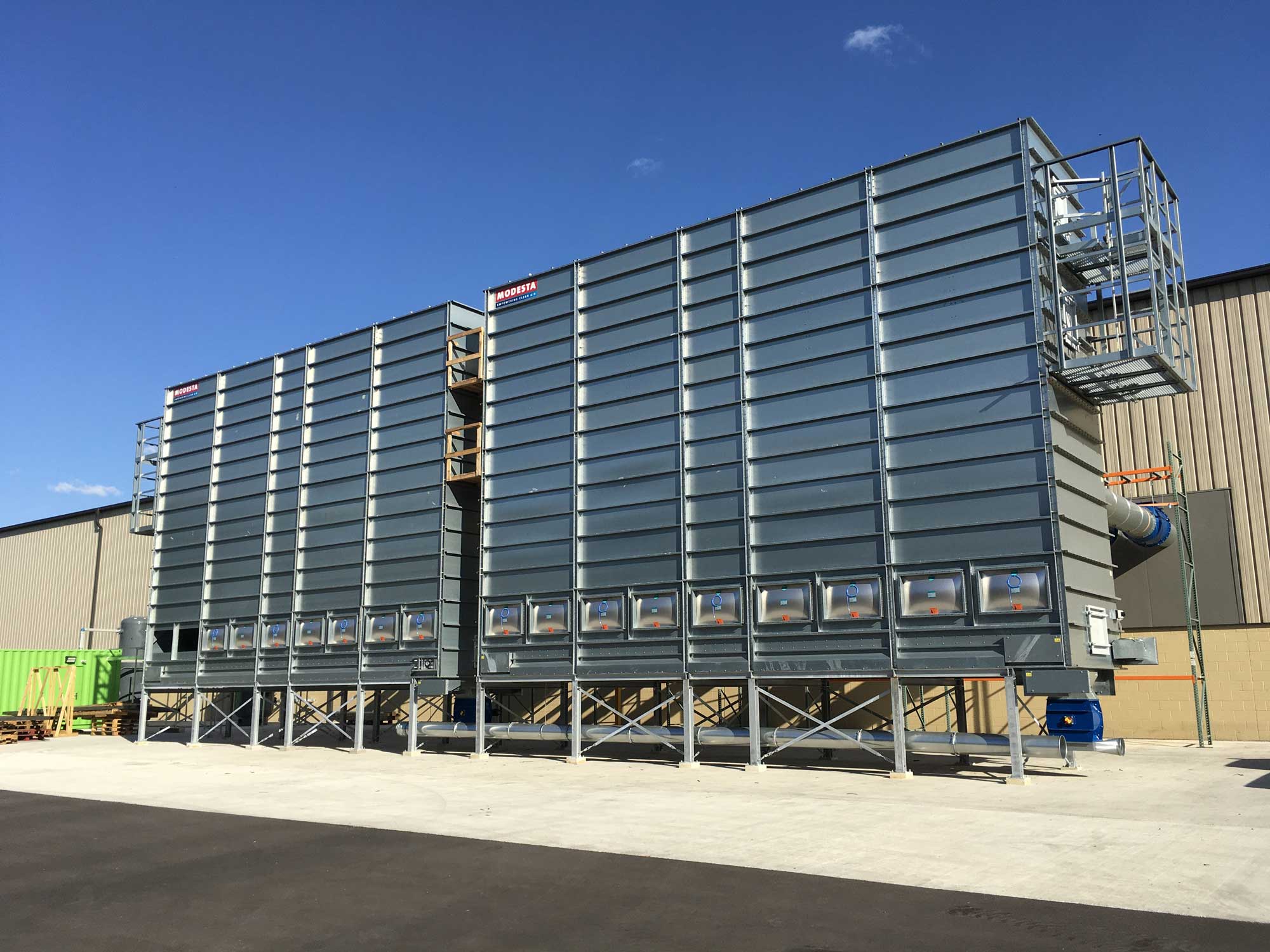

Eingesetzt wird die ODV Berstscheibe bei rauen Arbeitsbedingungen mit häufigem Druckwechsel von Vakuum zu Überdruck. Ausgelegt ist sie für Arbeitsdrücke von bis zu 80 % des minimalen Ansprechdrucks. Ideal ist die ODV z. B. für Filter anlagen mit häufiger Jet-Pulse-Abreinigung, für Hochvakuum odaer Saugförderanlagen. Sie ist vakuumbeständig, der Standardberstdruck beträgt 0,1 bar bei 22 °C.

SK Signalisierung

nutzt das Prinzip des Ruhestromkreises.

zum Produkt

Dichtung

Die Dichtungen sind erhältlich für sämtliche Prozessbedingungen: Auch für Hochtemperatur oder sterile Anforderungen geeignet.

zum Produkt

Rahmen

Erhältlich in Verzinkt oder Edelstahl.

zum Produkt

Vorteile

Realisierung von niedrigem Ansprechdruck bei vollem Vakuum möglich.
Maximale Produktivität Ihrer Prozesse durch die hohe Arbeitsdruckbelastbarkeit der Berstscheibe.
Hohe Wechseldruckbelastbarkeit und überdurchschnittliche Lebensdauer dank der gewölbten Dreiteilkonstruktion.
Runde Ausführungen und maßgeschneiderte Sonderlösungen möglich.

Funktionsweise

Bei plötzlichem Druckanstieg öffnet die ODV Berstscheibe und entlässt so den Druck aus dem Behälter in die Umgebung.

Technische Daten

Produkt Parameter

Standard-Berstdruck P_stat	0,1 bar
Max. zulässiger Betriebsdruck	80 % des P_stat
Temperatur	-100 bis +230 °C
Material	Rostfreier Stahl
Toleranz	± 15 % bei Standard-Berstdruck

Bei abweichenden Betriebsbedingungen beraten Sie unsere Spezialisten gern persönlich.

Anwendungen + Branchen

Aspirationsanlagen
Brauerei
Filter
Holzindustrie
Lebensmittelproduktion
Mischer
Mühlen- und Mahlanlagen
Nahrungsmittel
Recycling
Siebe
Silo
Sprühtrockner
Steinausleser
Tierfutterproduktion
Wasserstoff

Zertifizierungen

SIL-Äquivalent

SIL 4

ATEX EU-Baumusterprüfnummer
FSA 04 ATEX 1538 X
