ETX™
für Trockner, selbsttätig wiederverschließend.
Selbsttätig wiederverschließende Explosionsdruckentlastungsklappe für Trocknungsanlagen.
Trocknungsprozesse in der Lebensmittelindustrie sind oft mit der Erzeugung explosionsfähiger Staub-Luftgemische verbunden. Die Berücksichtigung von konstruktiven Explosionsschutzmaßnahmen ist insbesonders wegen der hohen Auftretenswahrscheinlichkeit von Glimmnestern und heißen Oberflächen erforderlich. Infolge der funktionsbedingt langgestreckten Ausführung von Ringtrocknern werden Folgebrände in Ringtrocknern durch den s. g. Kamineffekt begünstigt, sofern die Druckentlastungseinrichtungen nach einer Explosion geöffnet bleiben würden. Die REMBE® Explosionsdruckentlastungsklappe ETX™ verhindert Folgebrände, indem sie nach der Entlastung einer Explosion selbsttätig wieder schließt und dadurch die Luftsauerstoffzufuhr unterbindet. Nach der erfolgreichen Entlastung bleibt die ETX™ unbeschädigt und ist bereit für den nächsten Einsatz.
Einsatz

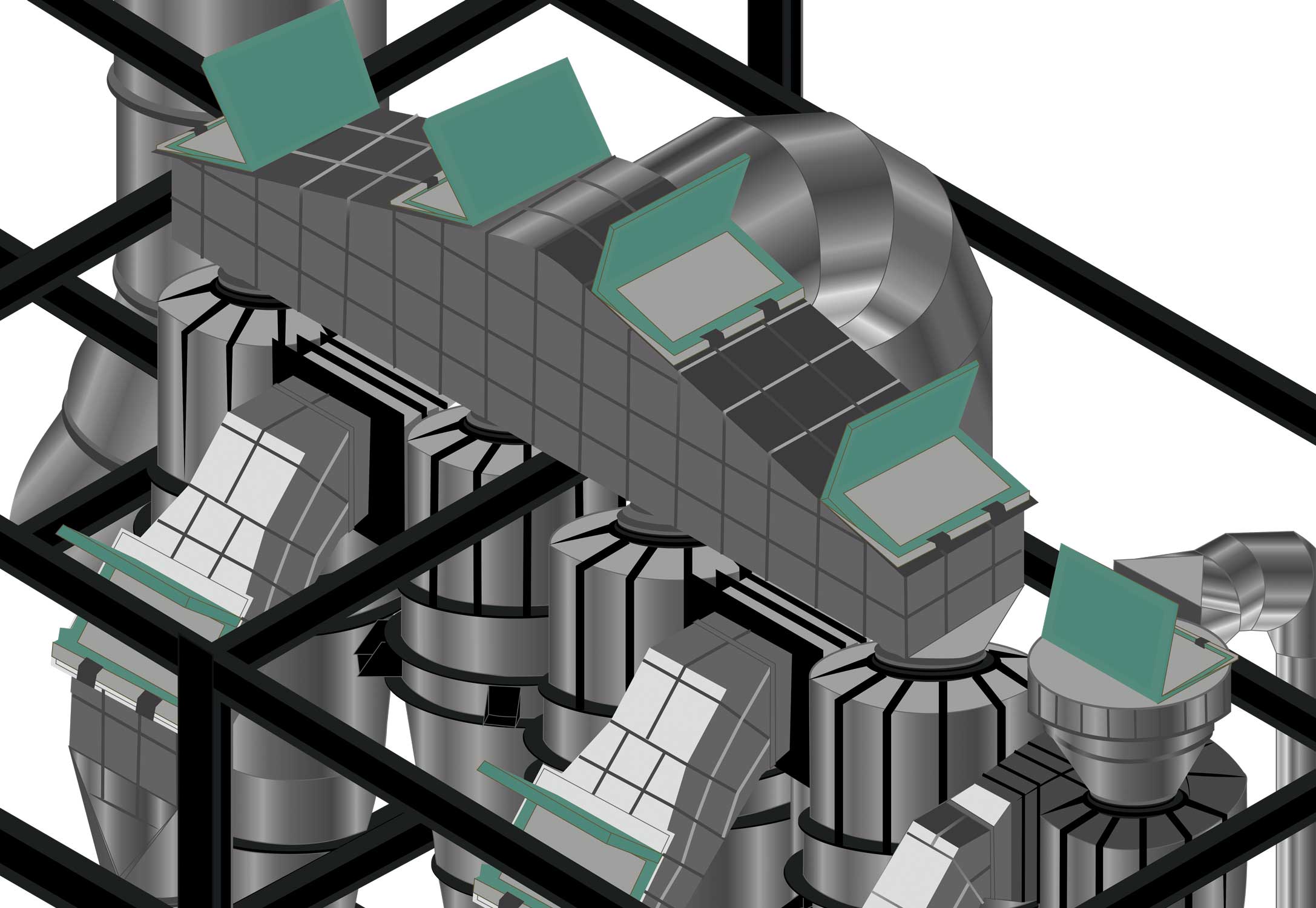

- Ringtrockner: Durch eine Anbringung der ETX™ an der Umlenkhaube des Ringtrockners wird eine optimale und sichere Druckentlastung erzielt.
- Zyklon (mehrstufig): Die effektivste Anordnung von Druckentlastungsflächen bei Fliehkraftabscheidern ist unmittelbar oberhalb des Luftaustrittsrohres.
- Schlauchfilter: Bei Schlauchfiltern ist besonders darauf zu achten, dass die Druckentlastungsflächen unterhalb der Filterelemente platziert werden. Dadurch wird sichergestellt, dass Filterelemente die Druckentlastungsflächen nicht blockieren.
Funktionsweise
Die Explosionsdruckentlastungsklappe ETX™ basiert auf dem Luftkissenprinzip. Im Falle einer Explosion öffnet sich der klappbare Deckel extrem schnell und wird durch die integrierte bewegliche Prallplatte gestoppt. Das integrierte Luftkissen dämpft die Übertragung der kinetischen Energie auf die starren Teile der ETX™ und sorgt dafür, dass der Deckel der ETX™ nach Entlastung der Explosion wieder in seine ursprüngliche, geschlossene Normalposition zurückfällt.
Vorteile
- Verhindert durch den Kamineffekt begünstigte Folgebrände.
- Selbsttätig wiederverschließend.
- Wiederverwendbar.
- Hohe Entlastungseffektivität.
- Begleitheizung zur Schnee- und Eisfreihaltung, optional.
Technische Daten
Produkt Parameter
Gehäuse | 1.4404 |
Dichtung | Silikon mit FDA Zulassung |
Ansprechdruck | variabel |
Standard-Vakuumfestigkeit | 2500 mm WS |
Staubexplosionsklasse | St1 und St2 |
Gesamtgewicht | 48 kg |
Klappendeckelgewicht | 9 kg |
Innenöffnung des Klappenkörpers | 500 x 800 mm |
geometrische Entlastungsfläche: A | 0,4 m2 |
Entlastungsfähigkeit EF: | KSt | 0-88 | 89-145 | 146-300 |
(Wirkungsgrad) bar*m*s-1 | EF | 93% | 95% | 100% |
Effektive Entlastungsfläche: AW | AW | 0,37m² | 0,38m² | 20,4m² |
Entlastungseinrichtung | horizontal und vertikal |
maximaler reduzierter Explosionsdruck Pred | max. 2,35 bar g |
KG-Wert | ≤ 100 bar*m*s-1 |
Gasexplosionsklasse | IIA |
stat. Ansprechdruck Pstat | 0,05 bar g |
Umgebungstemperatur | -40 °C bis +50 °C Temperaturen unter 0 °C nur mit Heizung zugelassen. |
Prozesstemperatur | +160 °C bei max. +50 °C Umgebungstemperatur |
Bei abweichenden Betriebsbedingungen beraten Sie unsere Spezialisten gern persönlich.
Anwendungen + Branchen
- Recycling
- Silo
- Sprühtrockner
Downloads
Zertifizierungen
Geprüft nach
EN 14797
Autonomes Schutzsystem mit
Begleitheizung, zertifiziert und
baumustergeprüft gemäß ATEX 2014/34/EU
- Bild zum Anschauen anklicken und ziehen.
Die angegebenen Abmessungen können von denen des tatsächlichen Produkts abweichen.
* Benötigt iOS 13, iPadOS 13, ARCore 1.9 oder höher.
