Zweiteiliger Halter
für diverse Berstscheiben.
Das einzigartige Design des Berstscheibenhalters IG garantiert immer das richtige Einsetzen der Berstscheibe. Die Abdichtung wird durch eine vollmetallische Klemmung sichergestellt. So wird die Berstscheibe nicht beschädigt und kann auch nach einem Ausbau, z. B. im Rahmen einer Inspektion, wieder verwendet werden. Der Berstscheibenhalter IG ist ein Schrägsitzhalter für zugbelastete Berstscheiben. Die 30° schräge Sitzfläche der Berstscheibe dichtet die Bersteinheit optimal ab. Das Auslassteil ist mit einem leichten Radius versehen, an den die Berstscheibe angepasst wird. Dies führt zu einem perfekten Sitz der Berstscheibe und fördert ein optimales Öffnungsverhalten.
Pfeile am Halter kennzeichnen die Durchfluss-/Abblaserichtung. Weitere konstruktive Maßnahmen wie Nut und Feder, Vor- und Rücksprung verhindern zusätzlich eine seitenverkehrte Installation. Ein unbezahlbarer Vorteil ist die Montage ohne spezielle Drehmomentvorgabe. Dies erleichtert die Auswahl der geeigneten Dichtungen zwischen Halter- und Flanschdichtflächen, die kundenseitig vorzusehen sind. Die einfache Handhabung macht aufwändige Vormontagehalter überflüssig.
Vorteile
- Hohe Dichtigkeit durch Vollmetallabdichtung.
- Einfache Montage.
- Passend für alle Standardflanschgrößen, Sonderkonstruktionen möglich.
- Erhältlich in verschiedensten Materialien.
Weitere Modelle

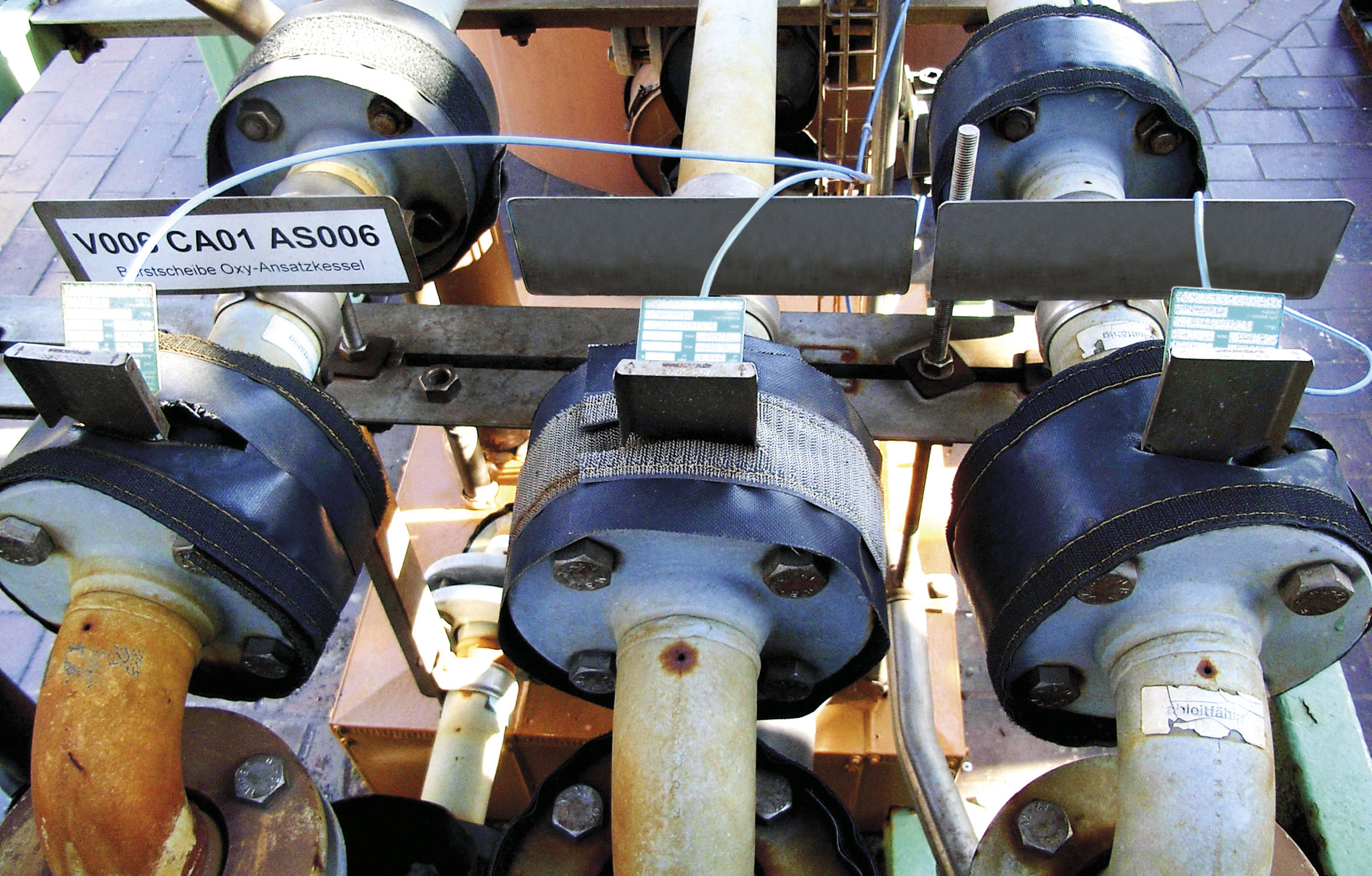

- IG-KUB®für Umkehr-Berstscheiben KUB® und IKB®Für den sicheren und einfachen Einbau der Hightech Umkehr-Berstscheiben KUB® und IKB® wurde der Berstscheibenhalter IG-KUB® entwickelt. Dieser garantiert mittels diverser Zentrierfunktionen den seitengerechten Einbau. Der Außendurchmesser des Halters wird den jeweiligen Flanschen angepasst, so dass die Flanschschrauben die Berstscheiben-Einheit optimal innerhalb des Flanschsystems positionieren. Somit ist der Einbau auch zwischen Flansche möglich, die nicht nach DIN oder ANSI gefertigt worden sind.
- IG-HLFlachsitzhalter für zugbelastete Berstscheiben BT-HL, ODV-HL, STAR, SFD-HLDas einzigartige Design des Berstscheibenhalters IG HL garantiert immer das richtige Einsetzen der Berstscheibe. Die Abdichtung wird durch eine vollmetallische Klemmung sichergestellt. So wird die Berstscheibe nicht beschädigt und kann auch nach einem Ausbau, z. B. im Rahmen einer Inspektion, wieder verwendet werden. Die Sitzfläche der Berstscheibe ist flach und vor allem für mittlere und hohe Drücke geeignet. Das Auslassteil ist mit einem leichten Radius versehen, an den die Berstscheibe angepasst wird. Dies führt zu einem perfekten Sitz der Berstscheibe und fördert ein optimales Öffnungsverhalten.
- IGSchrägsitzhalter für zugbelastete Berstscheiben BT und ODVDas einzigartige Design des Berstscheibenhalters IG garantiert immer das richtige Einsetzen der Berstscheibe. Die Abdichtung wird durch eine vollmetallische Klemmung sichergestellt. So wird die Berstscheibe nicht beschädigt und kann auch nach einem Ausbau, z. B. im Rahmen einer Inspektion, wieder verwendet werden. Die 30° schräge Sitzfläche der Berstscheibe dichtet die Bersteinheit optimal ab. Das Auslassteil ist mit einem leichten Radius versehen, an den die Berstscheibe angepasst wird. Dies führt zu einem perfekten Sitz der Berst- scheibe und fördert ein optimales Öffnungsverhalten.
Technische Daten
Die Varianten für Berstscheibenhalter sind vielzählig. Die Tabelle zeigt einen Auszug gängiger Varianten. Je nach Anwendung stehen weitere Typen zur Verfügung.
Produkt Parameter
| Typ* | Beschreibung |
|---|---|
IG | Standard |
IG-S, IG-SS | Mit seitlicher Gewindebohrung im Auslassteil, ein (S) oder zwei (SS) Bohrung, bei Ausführung mit integrierter Kabelverschraubung |
IG-F, IG-FF | Mit Feder, ein- oder beidseitig |
IG-FN | Mit Feder im Auslassteil und Nut im Einlassteil |
IG-NF | Mit Nut im Auslassteil und Feder im Einlassteil |
IG-N, IG-NN | Mit Nut, ein- oder beidseitig |
IG-V, IG-VV | Mit Vorsprung, ein- oder beidseitig |
IG-R, IG-RR | Mit Rücksprung, ein- oder beidseitig |
IG-RJ | Mit Ring Type Joint Face einseitig |
IG-RJRJ | Mit Ring Type Joint Face beidseitig |
* weitere Kombinationen aus F=Feder, N= Nut, V=Vorsprung, R= Rücksprung und RJ= Ring Type Joint Face möglich.
Anwendungen
- Abscheider
- Autoklaven
- Chemische Industrie
- Chemische Reaktoren
- Destillationskolonne
- Entsalzungsanlagen
- Fackelstapel
- FPSO Anwendungen
- gasdichte Druckbehälter
- Gaskompressormodule
- Gasturbinen zur Stromerzeugung
- Gefahrgut Container
- Geothermie
- intermodale Container für korrosive / aggressive Medien
- Isolation von Sicherheitsventilen
- Kondensatoren
- Kraftwerke
- kryogene Anwendungen
- Kryostaten + Transportbehälter
- LDPE (thermoplastischer Kunststoff)
- Lebensmittelproduktion
- LNG
- Mischer
- Petrochemische Anlagen
- Prozessbehälter
- Raffinerien
- Reaktoren
- Sprühtrockner
- sterile Behälter / Aseptikbehälter
- Umkehrosmosesyteme
- Wärmetauscher
- Öl- und Gastrennung und -behandlung
Branchen
- Brauerei
- Chemie- Petrochemie
- Nahrungsmittel
- Pharmaindustrie
- Raumfahrt
- Öl- und Gasindustrie
- Wasserstoff
Das einzigartige Design des Berstscheibenhalters garantiert immer das richtige Einsetzen der Berstscheibe.
IG-KUB® 3D Interactive
Bild zum Anschauen anklicken und ziehen.IG-KUB® AR Detailansicht
Die angegebenen Abmessungen können von denen des tatsächlichen Produkts abweichen.
* Benötigt iOS 13, iPadOS 13, ARCore 1.9 oder höher.
