Flachsitzhalter

Vormontierbarer Halter für Umkehr-Berstscheiben mit integriertem Zentrierstift.

Das einzigartige Design des Flachsitzhalters für Umkehr-Berstscheiben IG-KUB^®, IG-KUB^®-PTU garantiert immer das richtige Einsetzen und erlaubt eine Vormontage der Berstscheibe. So wird die Berstscheibe nicht beschädigt und kann auch nach einem Ausbau, z. B. im Rahmen einer Inspektion, wieder verwendet werden. Der Berstscheibenhalter IG-KUB^®, IG-KUB^®-PTU ist ein Flachsitzhalter für Umkehr-Berstscheiben.

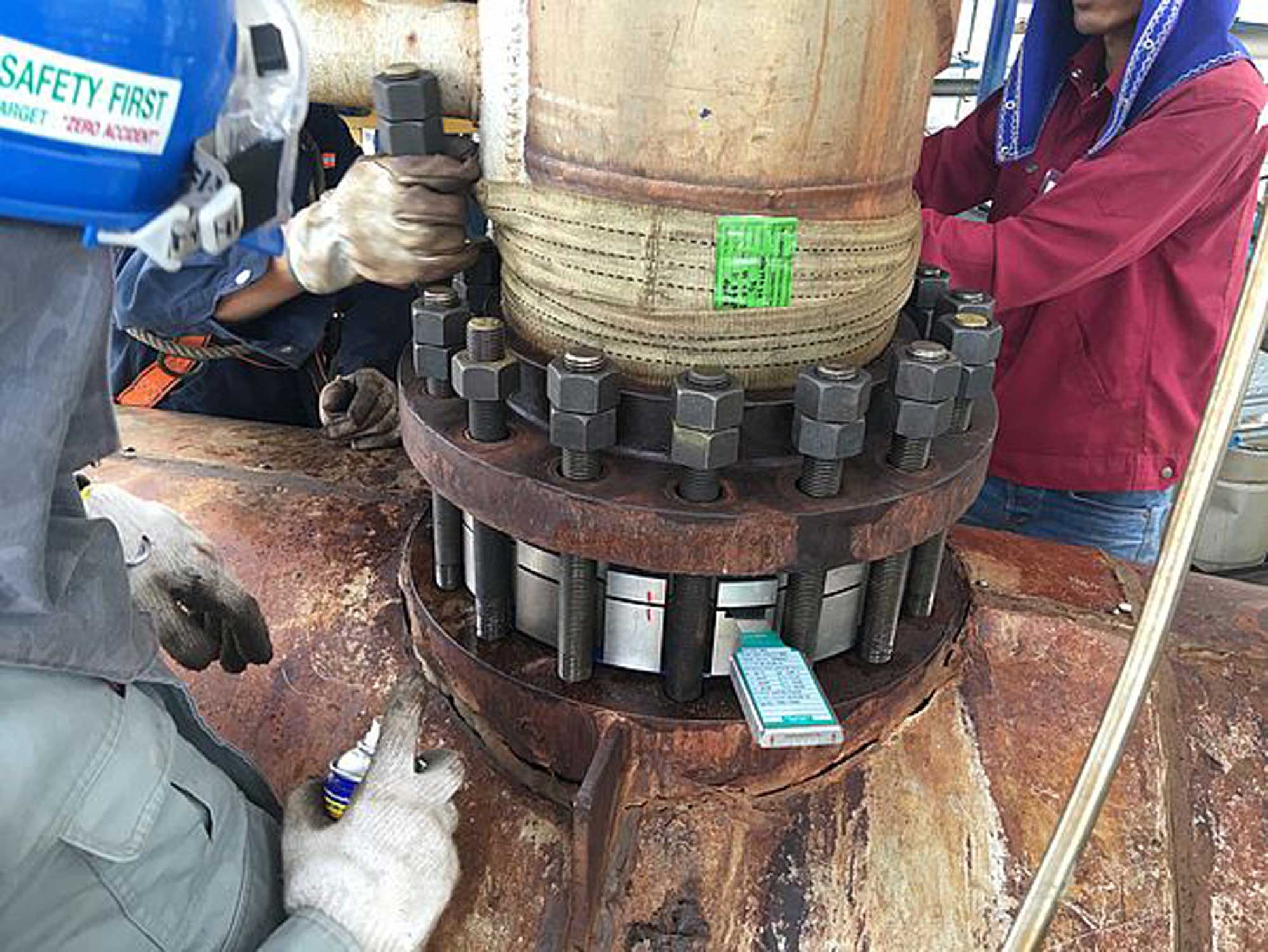

Die Dichtkante der Sitzfläche sichert eine vollmetallische Klemmung für eine leckagefreie Abdichtung. Der Innendurchmesser des Auslassteils des Berstscheibenhalters erfüllt eine Stützfunktion und garantiert ein optimales Öffnungsverhalten beim definierten Berstdruck. Die integrierten Vormontage-Schrauben ermöglichen eine einfache und sichere Installation der Berstscheibe. Der Halter kann in verschiedenste Flansche und bei unterschiedlichsten Druckstufen eingesetzt werden.

Vorteile

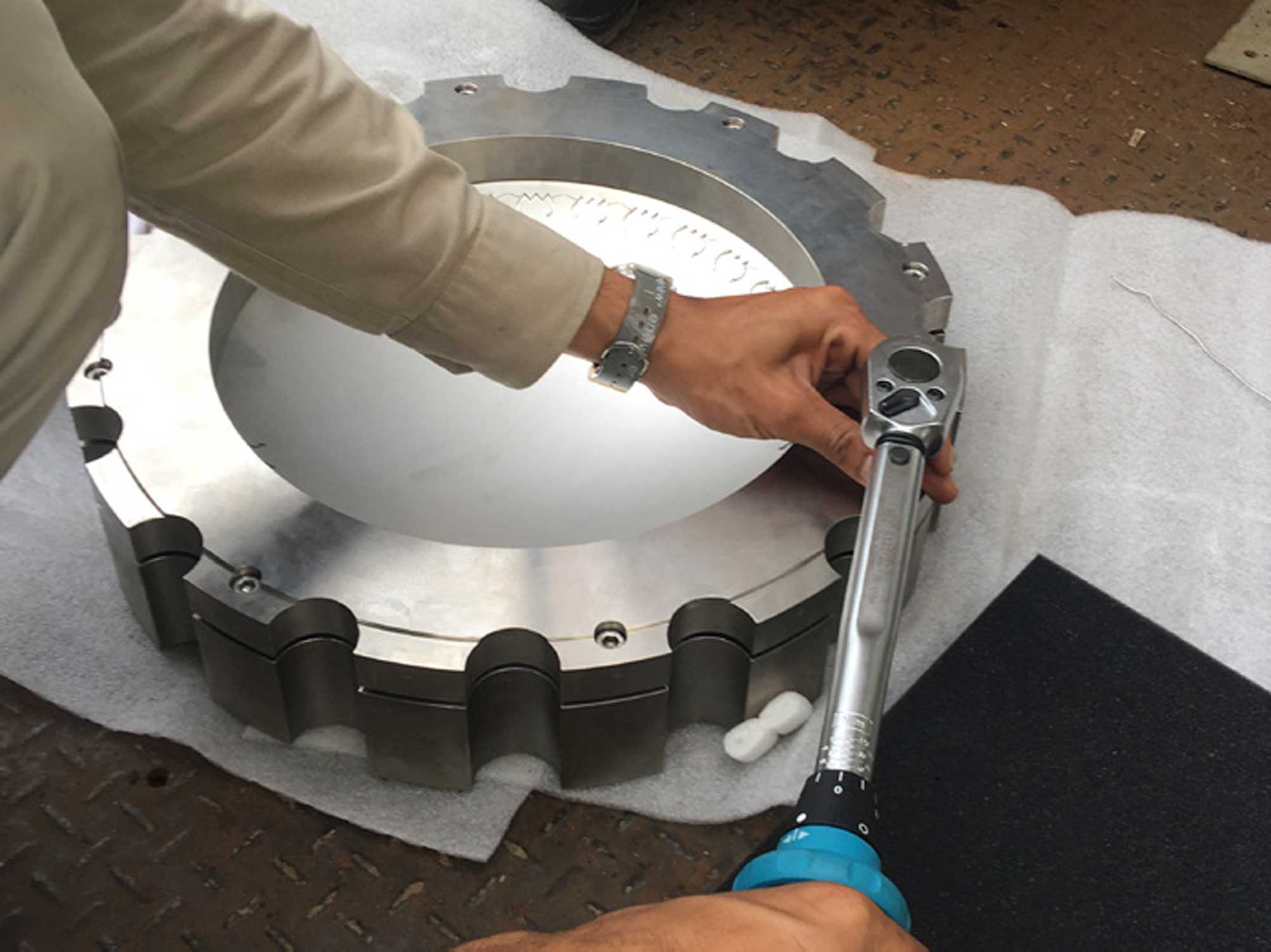

Vormontage der Berstscheibe zum robusten und sicheren Handling mit einem definierten Drehmoment.
Multiflansch-Design, passend für unterschiedliche Druckstufen und Flanschsysteme.
Hohe Dichtigkeit durch vollmetallische Abdichtung.
Erhältlich in verschiedensten Materialien.
Ausführungen für verschiedene Druckstufen und Flanschdichtflächen.
Anschlussmöglichkeit für Überwachungs- und Entspannungsventileinheiten.
Berstscheibenhalter immer wieder verwendbar. rein metallische Abdichtung.
Standardwerkstoffe: C-Stahl, 1.4301, 1.4404, 1.4435, 1.4571, 1.4539, Hastelloy C, Titan, Nickel, Inconel.

Technische Daten

Die Varianten für Berstscheibenhalter sind vielzählig. Die Tabelle zeigt einen Auszug gängiger Varianten. Je nach Anwendung stehen weitere Typen zur Verfügung.

Produkt Parameter

Typ*	Beschreibung
IG-KUB^®-PTU	Standard
IG-KUB^®-PTU-S \| -SS	Mit seitlicher Gewindebohrung im Auslassteil, ein (S) oder zwei (SS) Bohrungen, bei Ausführung BT-SKKUB^® mit integrierter Kabelverschraubung
IG-KUB^®-PTU-SH	Sonderhöhe
IG-KUB^®-PTU-F \| -FF	Mit Feder, ein- oder beidseitig
IG-KUB^®-PTU-N \| NN	Mit Nut, ein- oder beidseitig
IG-KUB^®-PTU-FN	Mit Feder im Auslassteil und Nut im Einlassteil
IG-KUB^®-PTU-NF	Mit Nut im Auslassteil und Feder im Einlassteil
IG-KUB^®-PTU-V \| -VV	Mit Vorsprung, ein- oder beidseitig
IG-KUB^®-PTU-R \| -RR	Mit Rücksprung, ein- oder beidseitig
IG-KUB^®-PTU-RJ	Mit Ring Type Joint Face einseitig
IG-KUB^®-PTU-RJRJ	Mit Ring Type Joint Face beidseitig
IG-KUB^®-PTU-T	Mit seitlicher Sacklochbohrung, bei Ausführung BT-SIKUB mit nicht-invasivem Signalgeber NIMU

* weitere Kombinationen aus F=Feder, N= Nut, V=Vorsprung, R= Rücksprung und RJ= Ring Type Joint Face möglich.

Anwendungen

Abscheider
Autoklaven
Chemische Industrie
Chemische Reaktoren
Destillationskolonne
Entsalzungsanlagen
Fackelstapel
FPSO Anwendungen
gasdichte Druckbehälter
Gaskompressormodule
Gasturbinen zur Stromerzeugung
Gefahrgut Container
Geothermie
intermodale Container für korrosive / aggressive Medien
Isolation von Sicherheitsventilen
Kondensatoren
Kraftwerke
kryogene Anwendungen
Kryostaten + Transportbehälter
LDPE (thermoplastischer Kunststoff)
Lebensmittelproduktion
LNG
Mischer
Petrochemische Anlagen
Prozessbehälter
Raffinerien
Reaktoren
Sprühtrockner
sterile Behälter / Aseptikbehälter
Umkehrosmosesyteme
Wärmetauscher
Öl- und Gastrennung und -behandlung

Branchen

Brauerei
Chemie- Petrochemie
Nahrungsmittel
Pharmaindustrie
Raumfahrt
Öl- und Gasindustrie
Wasserstoff

Downloads

Produktinformation Flachsitzhalter

Das einzigartige Design des Berstscheibenhalters garantiert immer das richtige Einsetzen und erlaubt eine Vormontage der Berstscheibe.

Flachsitzhalter 3D Interactive

Bild zum Anschauen anklicken und ziehen.
Flachsitzhalter AR detail view
- in AR ansehen
Scannen Sie den QRcode mit Ihrer iOS-Kamera*, um eine AR-Vorschau des Produktes anzuzeigen.
Die angegebenen Abmessungen können von denen des tatsächlichen Produkts abweichen.
* Benötigt iOS 13, iPadOS 13, ARCore 1.9 oder höher.
